實驗室氣路安裝對安裝材料的要求有哪些？
2022-09-21 11:23:51

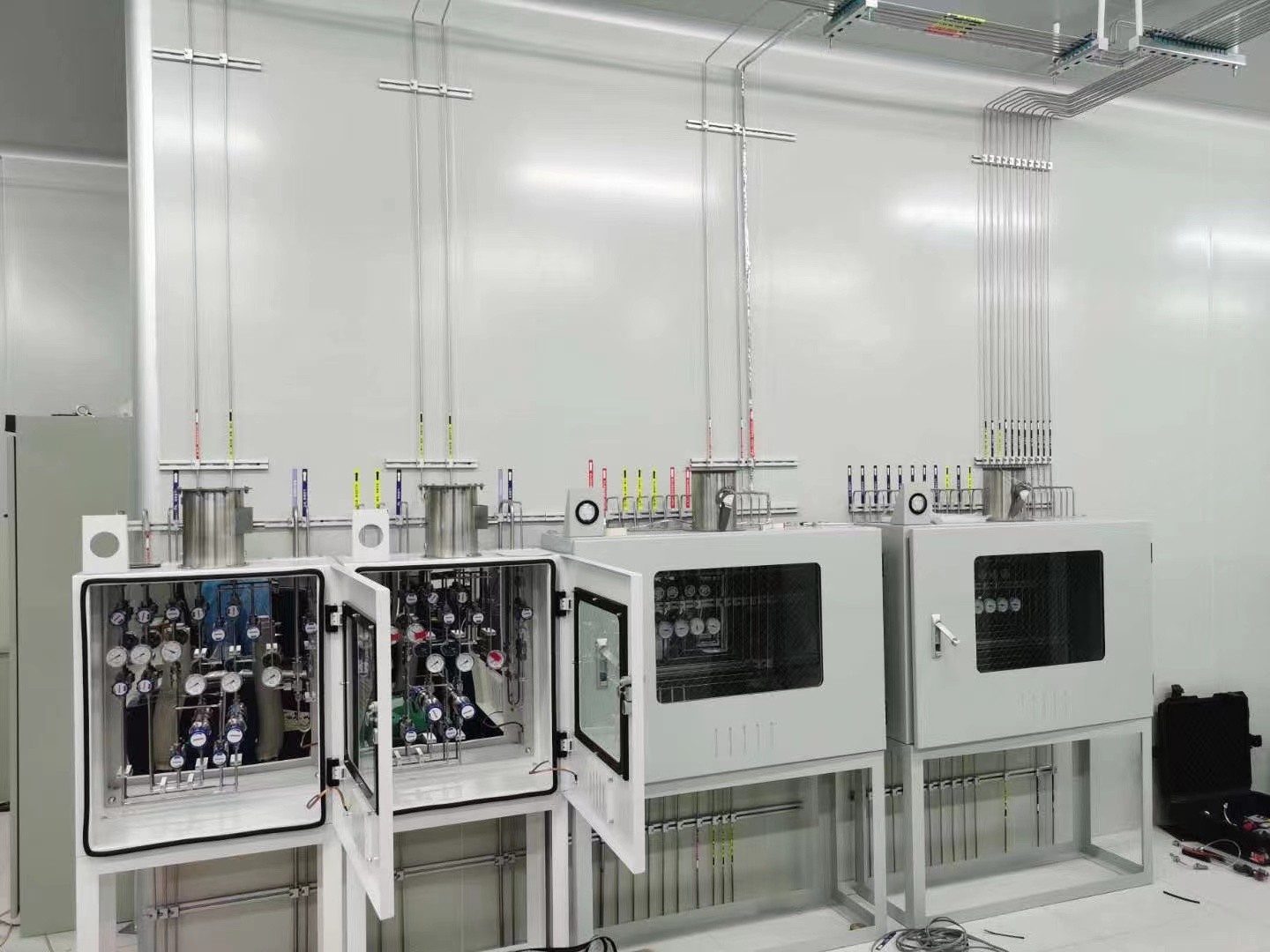

實驗室氣路安裝系統主要由氣源切換系統(一級減壓系統)、管道及連接件系統、二級調壓系統、氣體過濾純化系統、氣體報警系統、壓力表、球閥等組成。那么實驗室氣路安裝對安裝材料的要求有哪些呢?下面由普萊斯特廠家為大家介紹：
1、高壓波紋軟管實驗室氣路安裝方法設計注意事項
外表不銹鋼金屬網內襯PTFE材質，長度1米以上，通徑大于6MM。一端符合標準鋼瓶的連接型號，另一端連接自動切換系統。承受大于3000PSI。其特性為：潔凈光亮、柔軟、防腐。
2、低壓報警器
低壓報警器多觸點可模擬數據輸出型，報警器可蜂鳴閃光同時顯示報警氣體的名稱。防爆接線、信號模擬和自動切換系統匯流排相匹配。
3、減壓閥
316L不銹鋼材質。一級減壓閥進氣壓力0-200bar，出氣壓力0-16bar;二級減壓閥進氣壓力0-16bar,出氣壓力0-6bar。進出口接口1/4”FNPT螺紋，壓力表接口1/4”MNPT螺紋。
4、管道
管道采用內表面BA級316LASTMA269標準不銹鋼管道，316L不銹鋼光亮退火，母材符合BA級高純管道，管道的內表面處理值要小于0.37U。管道的標準：1/4”---1/2”壁厚0.88mm。zui大承受壓力為300bar,氣管適用純度等級為5.0的氣體。
5、接頭
采用316L不銹鋼光亮退火，母材符合BA級的高純氣路配件。雙卡套設計。硬化處理之后卡套，具備對管子的耐震力及高抓力，使管子在任何情形下不易松脫而造成危險。后卡套內部有凹槽，安裝時可以降低扭力，安裝者可以輕易將接頭鎖至標準圈數。螺帽內部螺紋做鍍銀處理，具備安裝時必要的潤滑，延長螺紋壽命。
